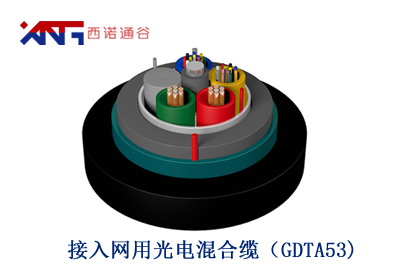

[接入网用光电混合缆--GDTA53简述]:
接入网用光电混合缆--GDTA53光电一体化，解决设备用电和信号传输问题，提供对设备电源的集中监控和维护
提高电源的可管理性，减少供电协调和维护
降低采购成本，节省施工费用
精确控制的光纤余长保证了光缆具有良好的抗拉性能和温度特性
主要用于分布式基站直流远供系统中，连接 BBU 和 RRU
适合管道或架空敷设
绝缘导体电气性能
导体截面积
(mm2)
单根导体最大直流电阻
(20 ℃) (Ω/km)
绝缘电阻
(20 ℃) (MΩ.km)
绝缘耐压强度KV，DC 1分钟
每根绝缘导线与
导线间
导线与金
属铠装带
导线与
钢丝间
缆内相连的其他金属之间
1.5
13.3
不小于10000
5
5
3
2.5
7.98
4
4.95
5
3.88
6
3.3
8
2.47
注：馈电线导体相关性能满足GB/T3956-2008
馈电线电气性能满足GB/T 5023.3-2007
产品规格
参考外径 (mm)
参考重量 (Kg/km)
允许拉伸力
允许压扁力
长期/短期(N)
长期/短期(N/100mm)
GDTA53-02~24Xn+2×1.5
15.1
290
1000/3000
1000/3000
GDTA53-02~24Xn+2×2.5
15.5
312
1000/3000
1000/3000
GDTA53-02~24Xn+2×4.0
17.8
358
1000/3000
1000/3000
GDTA53-02~24Xn+2×5.0
18.6
390
1000/3000
1000/3000
GDTA53-02~24Xn+2×6.0
19.9
435
1000/3000
1000/3000
GDTA53-02~24Xn+2×8.0
20.8
478
1000/3000
1000/3000
注：Xn为光纤类型 2×1.5/2×2.5/2×4.0/2×6.0/2×8.0表示导线数量与规格
可根据用户要求生产不同导线规格和数量的光电混合缆
可根据客户要求生产不同光纤芯数的光电复合缆
