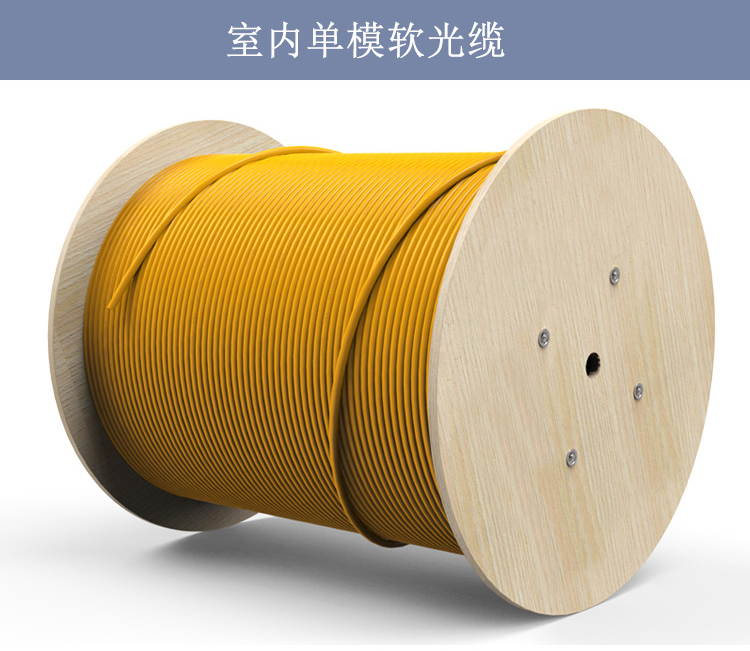

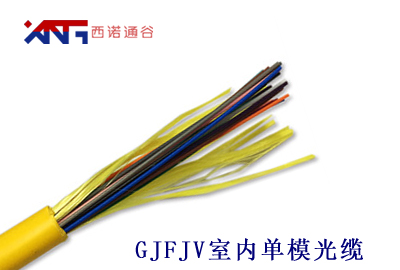

[GJFJV室内单模光缆简述]:
GJFJV室内单模光缆适用范围：
设备连线
室内配线
楼宇布线
| 光缆结构 | |||||||||||||||||
| 紧套光纤直径 | 900±50µm | ||||||||||||||||
| 紧套光纤色谱 | 1.白 2.蓝 3.橙 4.绿 5.棕 6.灰 7.红 8.黑 9.黄 10.紫 11.粉 12.水绿 | ||||||||||||||||
| 加强元件 | 芳纶 | ||||||||||||||||
| 护套材料 | PVC/LSZH | ||||||||||||||||
| 技术参数 | |||||||||||||||||
| 光纤数 | 2 | 4 | 6 | 8 | 10 | 12 | |||||||||||
| 光缆尺寸(mm) | 4.1 | 4.8 | 5.1 | 5.6 | 5.8 | 6.2 | |||||||||||
| 光缆重量(kg/km) | 16 | 18.6 | 22.6 | 25.2 | 31.8 | 33.4 | |||||||||||
|
温度范围 使用储存 |
-20℃~+60℃
-20℃~+60℃
|
||||||||||||||||
| 机械特性 | |||||||||||||||||
|
允许拉伸力(IEC794-1) 安装使用 |
660N
200N
|
||||||||||||||||
|
弯曲半径(IEC794-1) 长期短期 |
20×D
10×D
|
||||||||||||||||
| 允许压扁力(IEC794-1) | 1000N/100mm | ||||||||||||||||
| 光学特性 | |||||||||||||||||
| 光纤类型 |
单模
(1310/1550nm)
|
多模(50/125µm)
(850/1300nm)
|
多模(62.5/125µm)
(850/1300nm)
|
||||||||||||||
| 衰减 | 典型值 | 0.36/0.22 | 3.0/1.0 | 3.0/1.0 | |||||||||||||
| 最大值 | 0.5/0.4 | 3.5/1.5 | 3.5/1.5 | ||||||||||||||
| 零色散斜率 | <0.093 ps/km·nm2 | ---- | ---- | ||||||||||||||
| 波长范围内色散(1285~1340nm) | -3.5 – 3.5ps/(nm·km) | ---- | ---- | ||||||||||||||
| 模场直径 | 9.3±0.4µm | ---- | ---- | ||||||||||||||
| 截止波长 | <1270nm | ---- | ---- | ||||||||||||||
| 带宽 | @850nm | ---- | ≥200 MHz·km | ≥160 MHz·km | |||||||||||||
| @1300nm | ---- | ≥400 MHz·km | ≥200 MHz·km | ||||||||||||||
| 包层直径(µm) | 125± 1.0 | 125± 1.0 | 125± 1.0 | ||||||||||||||
